Guide de pose Plancher chauffant
Nos conseilles de pose pour votre plancher chauffant et raffraichissant
La réalisation de la dalle flottante nécessite que :
Les cloisons soient montées,
Les huisseries , portes soient posées,
Il doit être complètement plat, exempt d’aspérités et exempt de tout déchet et débris. Conformément à la règle des 2 m, les supports utilisés pour accueillir les panneaux doivent avoir une planéité de 7 mm, et 2 mm sous la règle des 20 cm avec un aspect de surface qualificatif fin et régulier Surfaces en béton soigneusement finies. Si les supports ne respectent pas les tolérances Planéité et état de surface souhaité, l'application du revêtement de préparation du sol sera nécessaire. De tels revêtements bénéficiant d'un avis technique doivent être mis en œuvre conformément aux recommandations suivantes : fabricant.

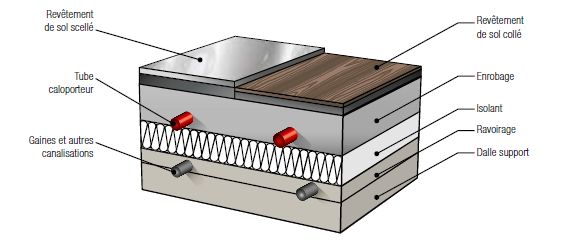

Il est strictement interdit de combiner tout type de gainage et de canalisations autres que les canalisations de chauffage En cartes flottantes (DTU 65.14-P1 et DTU 65.14-P2). Les raccordements chaudière-collecteur doivent être prévus lors de l'installation des gaines électriques et les réseaux de santé. Pour poser des canalisations, vous percerez des trous dans les murs et les cloisons, si nécessaire ; Les supports doivent ensuite être soigneusement nettoyés.

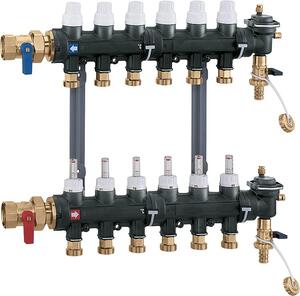

Les circuits électriques ne doivent en aucun cas traverser les joints de construction (également appelés joints de dilatation du bâtiment). Vous sélectionnerez l'emplacement le plus central par rapport à votre zone de service afin que: • A une longueur de tube uniforme pour faciliter l'équilibre, • Réduisez la longueur de connexion. • Installer au moins un circuit par pièce (voir DTU 65.14 P1 § 5.3).
.jpg)
Il est parfois préférable d’avoir recours à deux collecteurs (ou plus), chacun étant en position centrale
par rapport à la zone de desserte, permettant ainsi une régulation indépendante par zone.
Le plancher chauffant doit impérativement être désolidarisé du sol porteur et des éléments
constructifs (murs, poteaux, conduit de fumée, cheminée...).
Pour cela, il doit donc être isolé :
• sur le pourtour : par des bandes (ou plinthes) périphériques résilientes d’une hauteur adaptée
à l’épaisseur du plancher chauffant, revêtement de sol inclus,
• au sol : par des dalles à plots (PSE), des dalles lisses (PSE).

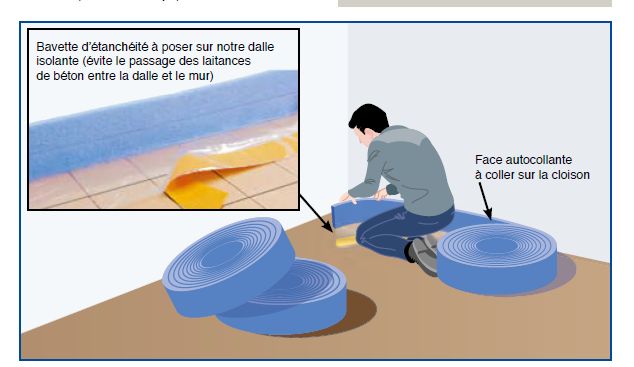

Isolation périphérique
Elle doit être posée le long des murs et de tous les éléments verticaux en contact avec la dalle
(piliers, cheminées, emprises d’escaliers…).
Constituée d’un matériau résilient, elle sert à :
• désolidariser la dalle en périphérie,
• éviter les ponts thermiques,
• absorber la dilatation de la dalle.
Dans le cas d’une chape liquide, utiliser une isolation périphérique d’épaisseur mini de 8 mm (CPT de la chape).
• Pose des dalles au sol
Selon le modèle, les plaques isolantes s’assemblent par emboîtement ou bord à bord :
• La pose commence toujours le long du mur le plus éloigné de la porte d’accès.
• Les chutes provenant des découpes sont conservées afin d’être réutilisées pour combler des
espaces particuliers.
• Les jonctions des plaques lisses ou planes (entre elles et en périphérie) sont renforcées
par un large adhésif d’étanchéité, pour deux raisons :
- les maintenir ensemble,
- empêcher les infiltrations lors du coulage de la chape d’enrobage.
• Les plots des plaques thermoformées doivent être parfaitement alignés (condition indispensable
à la pose des tubes).
• Au niveau des raccords, en bordure de pièce et de tout élément constructif, les jonctions des
plaques à plots doivent être systématiquement étanchéifiées (jupe auto-adhésive intégrée à
l’isolation périphérique ou ruban adhésif).
• Le cas échéant, des interstices laissés par des découpes irrégulières peuvent être comblés par
de la mousse polyuréthane.
La mise en oeuvre s’effectue pièce par pièce, en commençant par les plus grandes, et en démarrant
par la face opposée à la porte. Il est nécessaire de scier les tenons ou mortaises des dalles situées
contre les murs ou cloisons.
