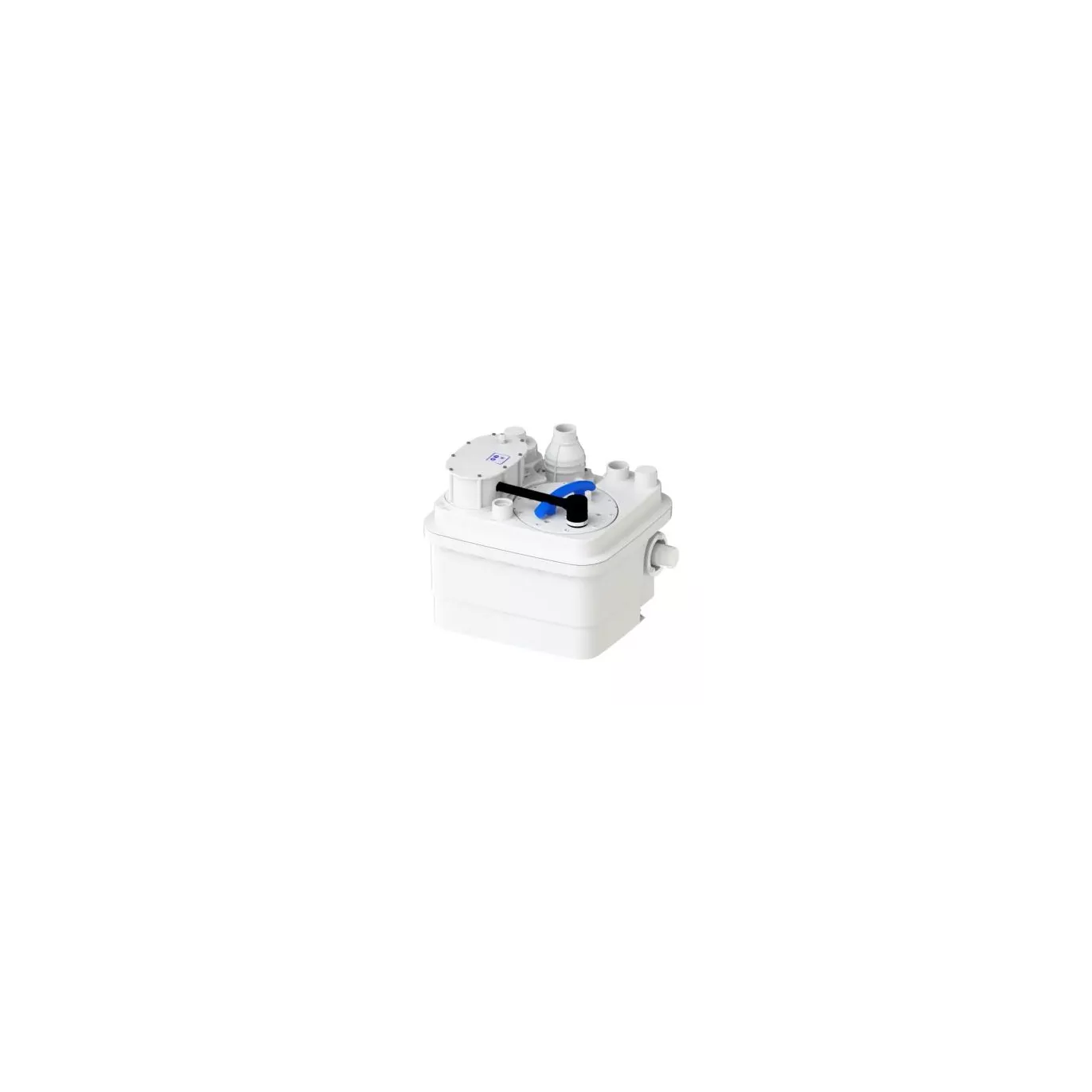

Station de Relevage Sanicubic 1 Evolution

Station de relevage Sanicubic 1 SFA

Station de relevage pour Sanitaire


Principe de fonctionnement

La cuve est munie de 3 tubes plongeurs dont deux qui commandent

la marche du moteur pour une double sécurité, et le troisième le

système d'alarme.

• 2 tubes plongeurs longs

Lors d'un fonctionnement normal, dès que les effl uents atteignent

le niveau d'enclenchement du tube long dans la cuve, le système

de pompage se met en marche.

• Tube plongeur court

Lors d'un fonctionnement anormal, si les effluents atteignent le niveau

haut dans la cuve, une alarme sonore et visuelle (LED rouge sur le

clavier de l'appareil du SANICUBIC® 1)

Raccordements possibles : eaux vannes de plusieurs WC,
eaux grises de salle de bains, cuisine, buanderie

Applications : maison individuelle, petit local commercial
Débit max. : 12 m3/h • Hauteur max (Q=0) : 13,50 m

Indice de protection du SANICUBIC® 1 : IP67

Connectique GTB : contact sec pour l'alarme notamment
pour la GTB (Gestion Technique du Bâtiment)

Indice de protection du boîtier de commande : IPX4

Volume de la cuve : 32 L

Diamètre de refoulement : DN 50 (Ø ext. 50 mm)
Diamètres des entrées :
• 1 entrée DN 40 / 50 (Ø ext. 40 / 50 mm)
• 3 entrées DN 40 / 50 / 100 / 110 (Ø ext. 40 / 50 / 100 / 110 mm)
